أتمتة الصمامات – الرؤوس الذكية
صمامات MIXPROOF وأنظمة التحكم.

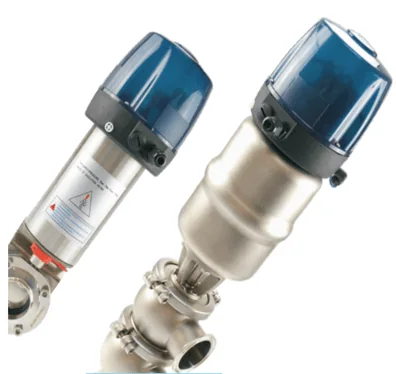

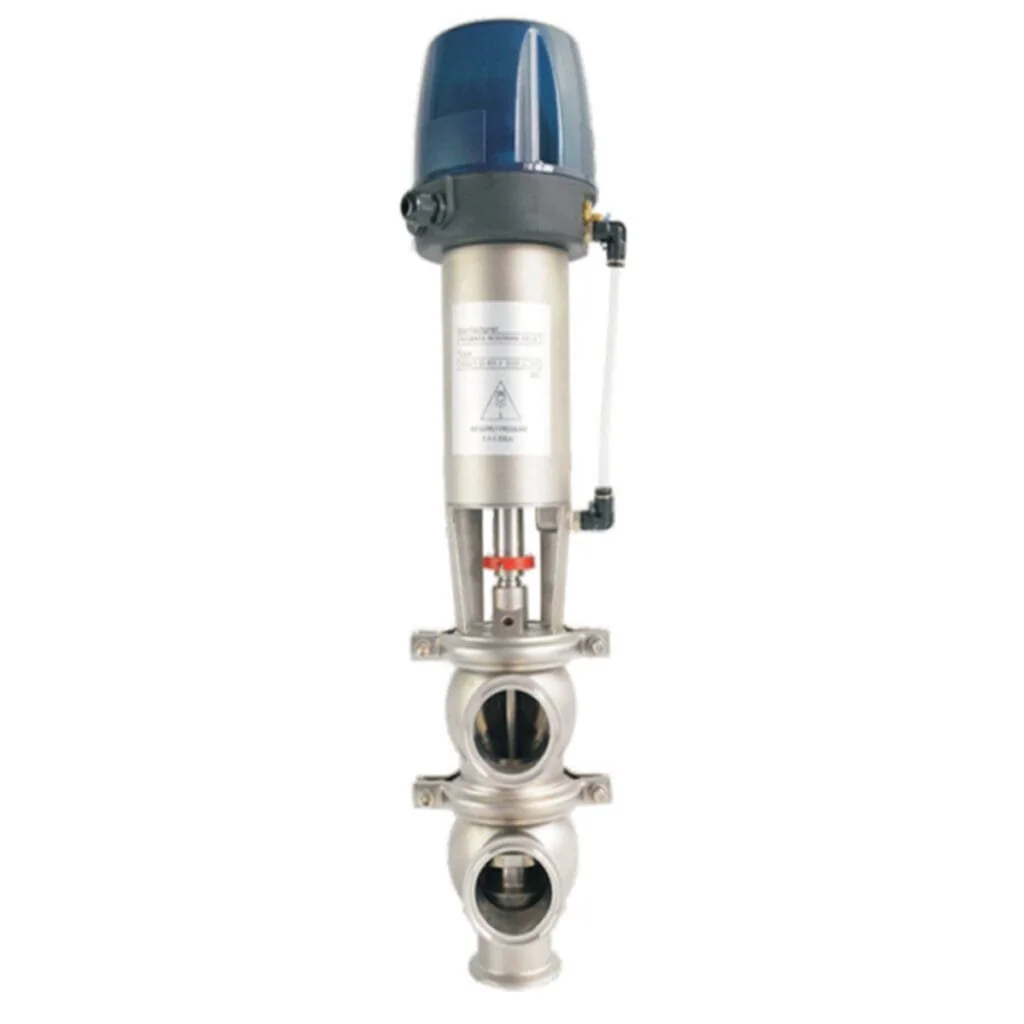

رأس التحكم الذكي C-Top (Smart Head)
وصف عام
C-Top هو رأس تحكم ذكي هوائي مصمّم للتحكم في صمامات العمليات الآلية.
وبفضل اتصال AS-Interface (AS-I):
- يتم التحكم في الصمام عبر وحدة PLC أو لوحة التحكم،
- ويُرسَل موضع الصمام وحالته عبر الخط نفسه.
يجمع C-Top التحكم الهوائي والكهربائي معًا للصمامات في وحدة واحدة مدمجة.
صُمّمت رؤوس التحكم C-Top المزوّدة باتصال AS-I للاستخدام مع الصمامات والمشغّلات الآلية التالية:
- الصمامات الفراشية الهوائية
- صمامات تغيير الاتجاه (reversing)
- الصمامات الكروية
- صمامات منع الاختلاط (anti-mixing)
- صمامات المقعد (seat)
- المشغّلات الأخرى ذات الشوط الخطي (أقصى مسافة شوط ≤ 62 مم)
يمكن لكل وحدة "host" من نوع AS-I إدارة ما يصل إلى 31 رأس تحكم C-Top على الخط نفسه.
مبدأ العمل
- يُركَّب C-Top على المشغّل الهوائي للصمام.
- يستقبل إشارة فتح/إغلاق أو إشارة تموضع من لوحة التحكم أو وحدة PLC.
- ووفقًا لهذه الإشارة ينقل الصمام إلى الموضع المطلوب.
- وفي الوقت نفسه يعيد إرسال معلومات موضع/حالة الصمام إلى وحدة PLC أو لوحة التحكم.
يعمل C-Top بوصفه «جهاز إشارة وأمر» لجميع صمامات العمليات المكبسية، ويؤدي الوظائف الأساسية التالية:
- التحكم الهوائي والكهربائي في الصمامات
- مؤشر الموضع والتغذية الراجعة
- الاتصال عبر ناقل AS-Interface
القيم التقنية؛
- DN25 – DN100
- الضغط: 6 – 8 بار
- نطاق الحرارة المناسب: من -10 °م إلى +150 °م
- قطع التوصيل: 304 أو 316L
- نوع الحشية: EPDM وFPM (اختياري)
خيارات وأنواع الصمامات الملفية (Solenoid)
يمكن تهيئة ما يصل إلى ثلاثة صمامات ملفية على C-Top.
أنواع الصمامات الملفية:
- صمام ملفي واحد:
- خيار مفتوح عادةً (NO) / مغلق عادةً (NC)
- صمامان ملفيان:
- للمشغّلات مزدوجة التأثير
- ثلاثة صمامات ملفية:
- تهيئة مخصّصة خصوصًا لصمامات mix-proof
القيم التقنية للصمامات الملفية:
- ضغط التشغيل: 0.15 – 0.7 ميجاباسكال (22–102 psi)
- القدرة: تيار مستمر 0.55 واط
- قيمة VA: تيار مستمر 1.9 VA
- زمن الاستجابة: ≤ 25 مللي ثانية
- المؤشر البصري: علامة حمراء (optical index: red)
توفّر هذه البنية تركيبات مرنة من الصمامات الملفية لأنواع صمامات واحتياجات عمليات مختلفة على منصة C-Top نفسها.
